製品紹介

当社は、ディスクリート(個別)半導体と呼ばれる電子部品を
ウエハーの製造から完成品の製造まで一貫して行っています。

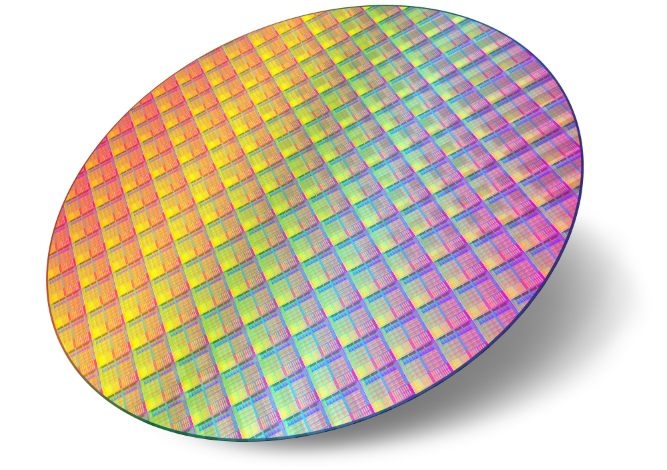

ウエハー(イメージ)

ウエハー(イメージ)

半導体とは

「半導体」はシリコンやゲルマニウム、ガリウム等の材質に代表される、金属のように電気をよく通す「導体」と電気をほとんど通さない「絶縁体」との中間的な性質を持つ物質です。
半導体製品の種類にはIC(集積回路)やメモリ(記憶素子)、ディスクリート半導体等があります。
ディスクリート半導体には、トランジスタやダイオードと呼ばれる、信号処理を行う小信号デバイス、電流・電圧の制御を行うパワー半導体、光の受発光を行うオプト素子の3種類があり、当社では3種類の素子を製造し、特にパワー半導体に注力しています。

半導体の使用用途

これらディスクリート半導体は携帯電話やテレビ等の家電製品を始め、自動車、列車、ロボットなど電気の流れる回路基板の中で多数使われ、様々な機能を果たすとともに、小型化・省電力化・高機能化によって最終製品の進化にも大きな役割を果たしています。

半導体の使用用途(イラスト)

半導体の製造プロセス

半導体を製造工程で見ると、大きく分けて前工程と組立工程に分かれます。
前工程では、高純度のシリコンの薄板(ウエハー)に光学処理・化学処理・熱処理を繰り返して半導体の回路を焼き付けていきます。
回路自体は非常に小さく、ウエハー1枚で数千~数万個の半導体回路(チップ)が製造できます。

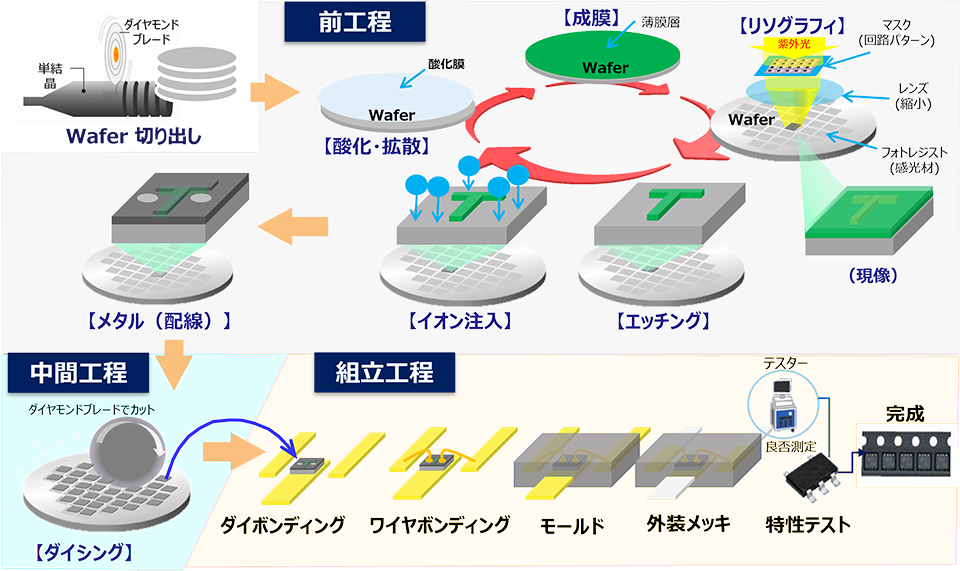

半導体の製造プロセス(イラスト)

次いで組立工程では、ウエハーからチップを1個ずつ取り出し、リード線で結線し樹脂封止した後に、お客様であるメーカーへ出荷するための最終完成品に仕上げます。
出荷時にはテープ状態のリールに製品を封入し、お客様がリールを巻き取りながら製品を取り出せるような工夫も行われます。
製品が非常に小さいため、こうした製造過程では、ゴミやチリの混入が大敵です。クリーンルームや局所排気装置で純度の高い空気環境を作り、細心の注意を払って製造しています。
当社の製造する個別半導体は機能やサイズ別に数千種類、月産でウエハー10万枚、完成品5億個以上になります。

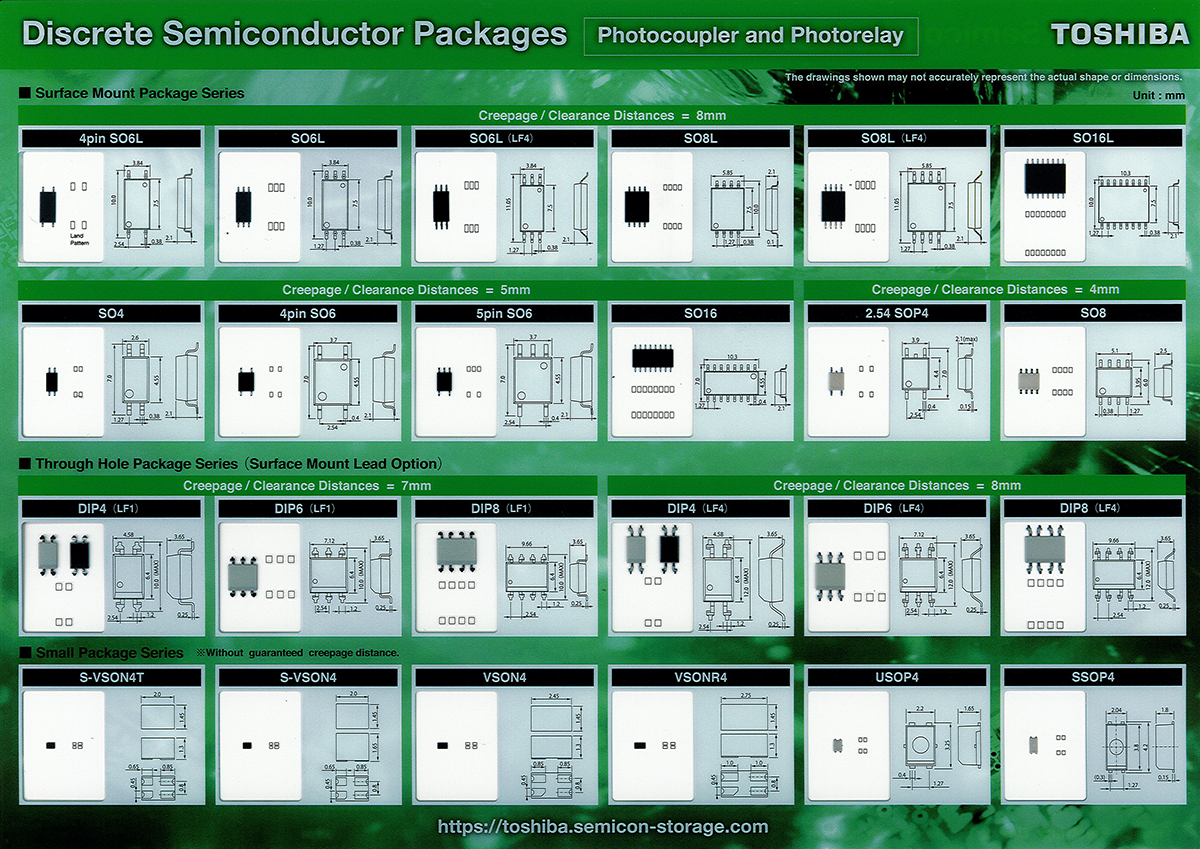

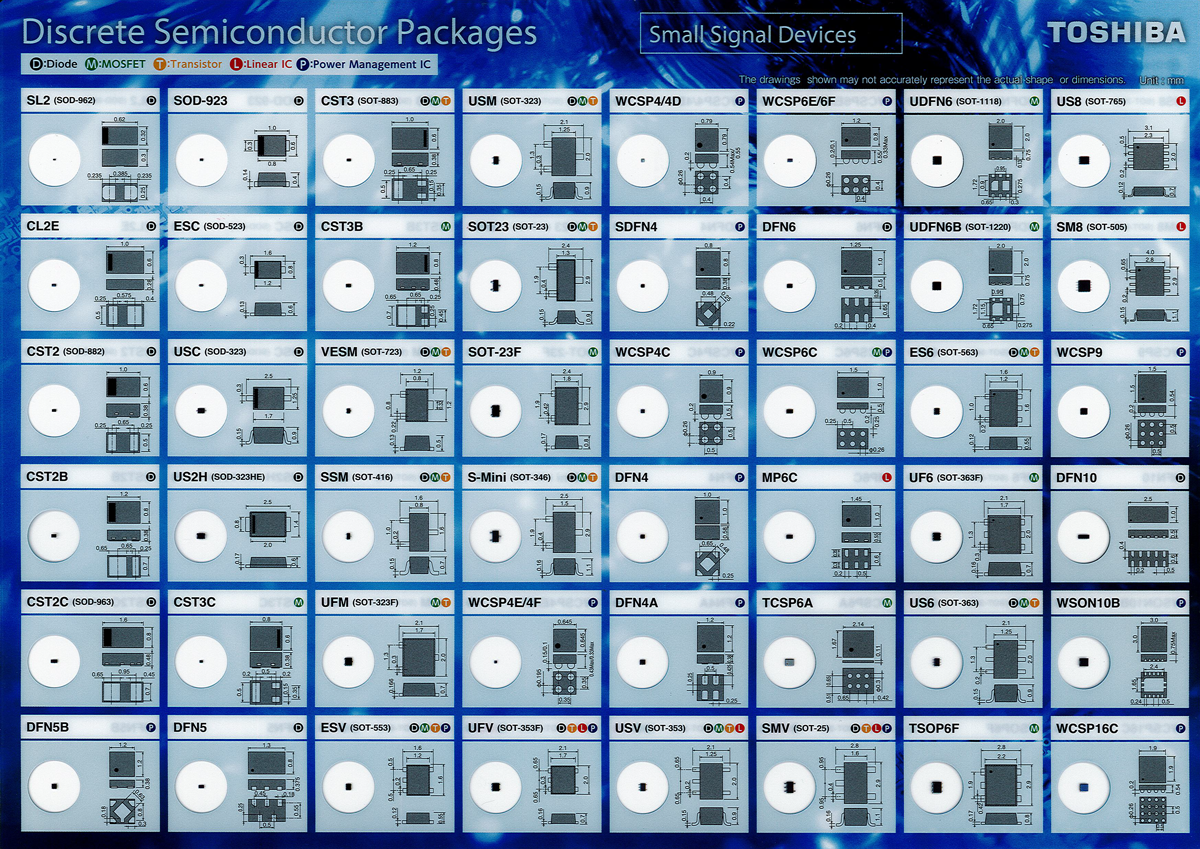

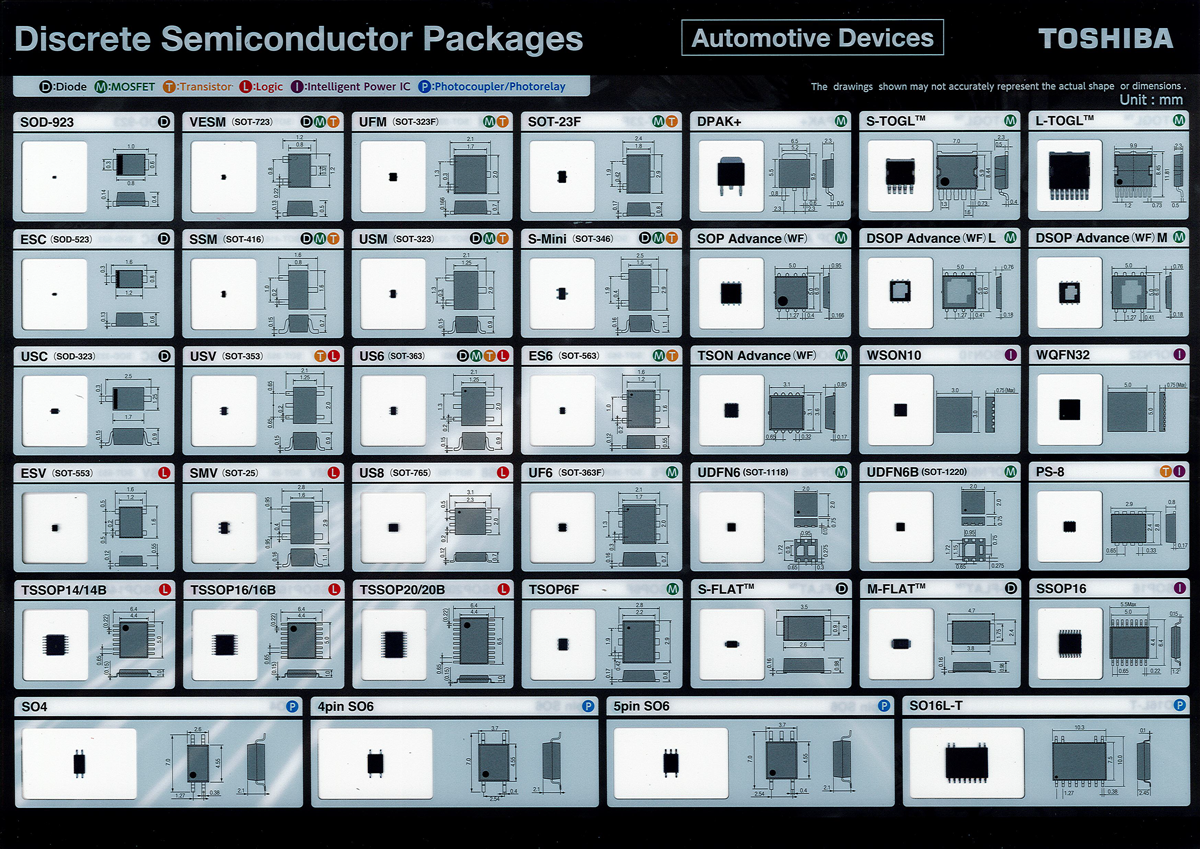

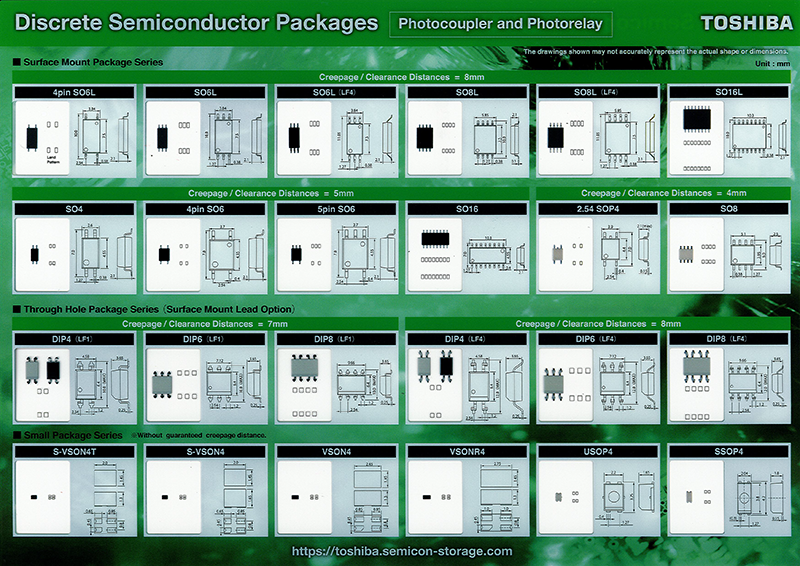

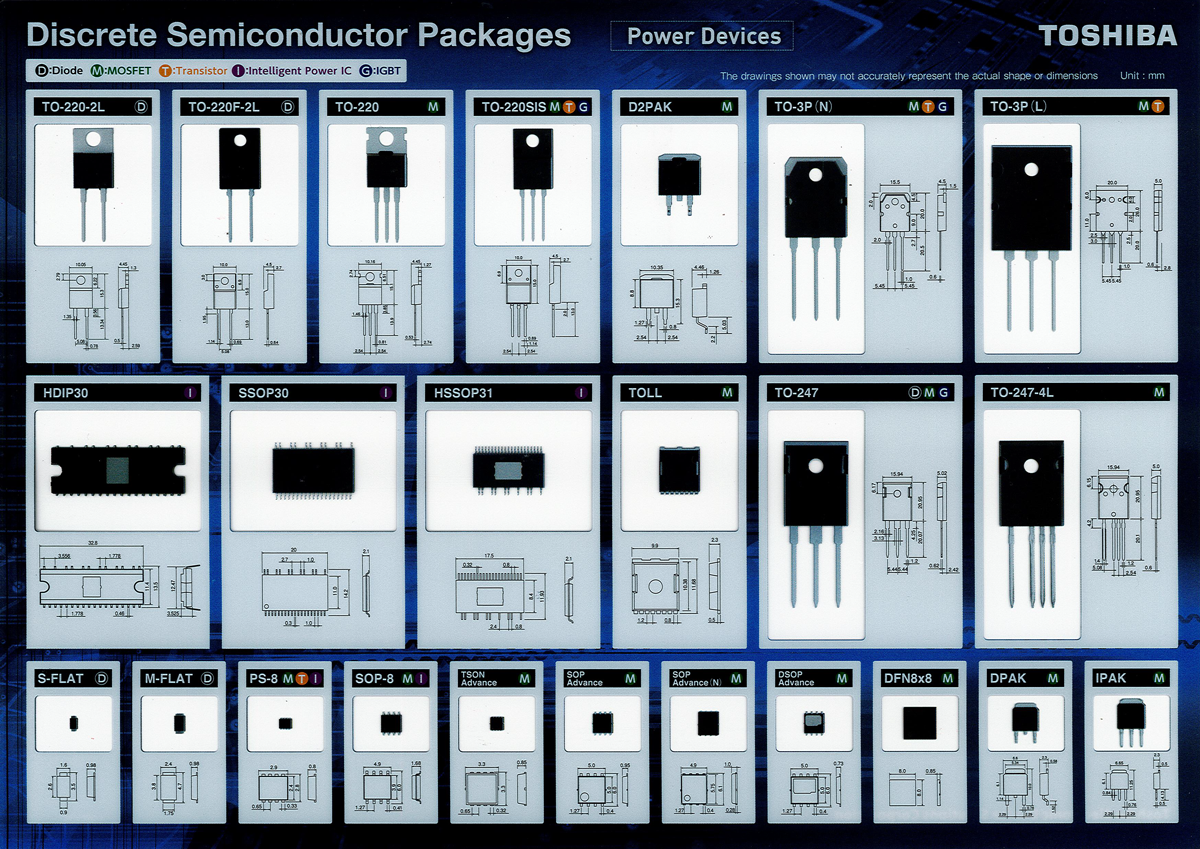

パッケージ(イメージ)(1)
パッケージ(イメージ)(2)
パッケージ(イメージ)(3)
パッケージ(イメージ)(4)

パッケージ(イメージ)


トランジスタ

トランジスタ|MOSFET

トランジスタ|MOSFET

大電力を取り扱うように開発されたパワーMOSFETは、高速スイッチング特性、高破壊耐量などの特長があります。また、高耐圧・大電流化が容易で高集積化ができ、低オン抵抗・低損失を兼ね備え、各種電源回路をはじめ、プリンタ、ノートパソコンなどのOA機器、民生機器、産業機器、自動車、車載用アプリケーションなどに広く使用されています。小型・薄型パッケージで機器の小型・軽量化・省エネにも貢献しています。

トランジスタ|IGBT

トランジスタ|IGBT

高耐圧、大電流の定格ラインアップがあり、モータドライブ、無停電電源装置、IH調理器、PDP、ストロボフラッシュなどのインバータ回路、電力変換回路に使用されています。

トランジスタ|バイポーラトランジスタ

トランジスタ|バイポーラトランジスタ

バイポーラトランジスタは、スイッチングや増幅などの基本素子の特徴があります。幅広い構成とパッケージラインアップがあり、小型・薄型パッケージで機器の小型・軽量化にも貢献しています。民生機器、産業機器、自動車などに広く使用されています。

トランジスタ|高周波トランジスタ

トランジスタ|高周波トランジスタ

低歪、低雑音、高ESD耐量など基本性能が優れているため、高性能を追求した回路設計が可能です。セット条件に応じて柔軟に回路設計を行うことが可能であり、開発・設計時間の短縮が図れます。IC使用した場合に比べ、セットのコスト低減が図れます。


ダイオード

ダイオード|小信号ダイオード

ダイオード|小信号ダイオード

ダイオードには、整流用ダイオード、ツェナーダイオード、スイッチングダイオード、高周波ダイオードなど幅広い製品群があり、電子機器の高性能、高密度化に対応した面実装品のラインアップが豊富です。民生機器から産業機器まで、あらゆる電子機器に使われています。

ダイオード|FRD

FRD(Fast Recovery Diode:PN接合ダイオード)は、高速動作ができるダイオードで、整流用途とスイッチ回路用途があります。機器の高効率化に向け、自動車・パソコンなどの電源に広く用いられています。

ダイオード|LED

主にフォトカプラーに搭載されるLED(Light Emitting Diode)を製造しています。当社のアイソレーター/ソリッドステートリレー(SSR)は、フォトカプラー、ソリッドステートリレー(SSR)、光伝送モジュールをラインアップしています。フォトカプラーは、機器の安全性向上、低消費電力化、小型・薄型化に大きく貢献しています。


IC

IC|L-MOS

IC|L-MOS

L-MOS(ワンゲートロジック)は、汎用CMOS標準ロジックの一部のみを超小型パッケージに搭載したものです。電子基板の小型・薄型・低電圧化に対応しており、携帯機器などに使われています。

IC|シリーズレギュレータ

IC|シリーズレギュレータ

シリーズレギュレータは入出力間をリニアに制御する電源ICです。3端子レギュレータは外付け部品が最小2個で構成できる最も汎用的な電源ICです。固定出力タイプと可変出力タイプ、低消費電力化が可能なON/OFF機能付き製品を用意しています。
